در دنیای امروز، سیم و کابلها بخش جداییناپذیر از زیرساختهای الکتریکی و مخابراتی محسوب میشوند. از خانههای مسکونی گرفته تا صنایع سنگین، انتقال انرژی الکتریکی، دادهها و سیگنالها بدون وجود سیم و کابل ممکن نیست. اما در میان انواع مختلفی که در بازار وجود دارد، دو نوع مهم و پرکاربرد یعنی کابل قدرت و کابل کنترل نقش حیاتیتری ایفا میکنند. در این مقاله قصد داریم به بررسی جامع و دقیق سیم و کابل، انواع آنها، تفاوتها، استانداردها، و نحوه انتخاب و خرید آنها بپردازیم.
سیم و کابل چیست؟
سیم و کابل به اجزایی اطلاق میشود که وظیفه انتقال جریان الکتریکی یا سیگنال را در یک سیستم دارند. در سادهترین تعریف:
• سیم معمولاً تک رشتهای است و برای انتقال جریان در مسافتهای کوتاه یا در داخل تابلوها استفاده میشود.
• کابل از چندین سیم یا هادی تشکیل شده که با لایههای مختلف عایق پوشیده شدهاند تا از آسیب و تداخلات جلوگیری شود.
اجزای تشکیلدهنده سیم و کابل
1. هادی (Conductor)
معمولاً از مس یا آلومینیوم ساخته میشود. مس به دلیل رسانایی بالا رایجترین گزینه در کابلکشی برق است.
2. عایق (Insulation)
لایهای از جنس PVC، XLPE، یا دیگر پلیمرها که از تماس الکتریکی جلوگیری میکند.
3. روکش (Sheath)
محافظ بیرونی کابل است که کابل را از رطوبت، حرارت، مواد شیمیایی و ضربه فیزیکی محافظت میکند.
4. شیلد (در کابلهای شیلددار)
برای جلوگیری از نویزهای الکترومغناطیسی در کابلهای کنترل و سیگنال استفاده میشود.
دستهبندی انواع سیم و کابل
انواع مختلفی از سیم و کابل در بازار موجود است که براساس کاربرد، ولتاژ، ساختار و استاندارد طبقهبندی میشوند:

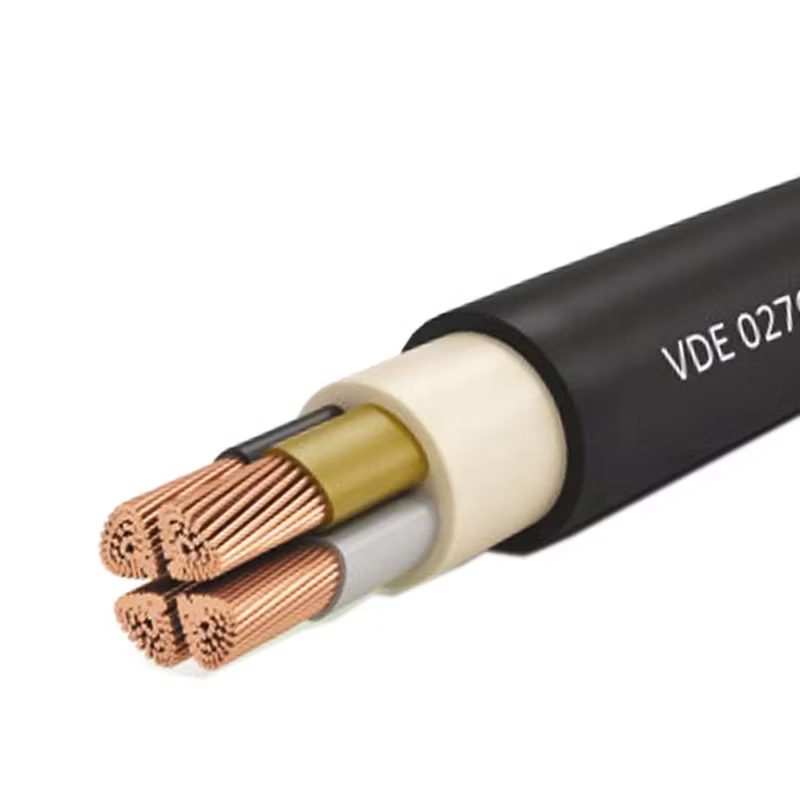

۱. کابل قدرت (Power Cable)
کابل قدرت جهت انتقال انرژی الکتریکی در ولتاژهای مختلف به کار میرود. این کابلها بر اساس سطح ولتاژ به سه دسته تقسیم میشوند:
• کابل فشار ضعیف (LV): ولتاژ تا ۱ کیلوولت
• کابل فشار متوسط (MV): ولتاژ بین ۱ تا ۳۳ کیلوولت
• کابل فشار قوی (HV): ولتاژ بالای ۳۳ کیلوولت
ویژگیهای کابل قدرت:
• مقاوم در برابر حرارت و آتش
• دارای عایق XLPE یا PVC
• مناسب برای نیروگاهها، پستهای برق، ساختمانهای بزرگ، و تأسیسات صنعتی

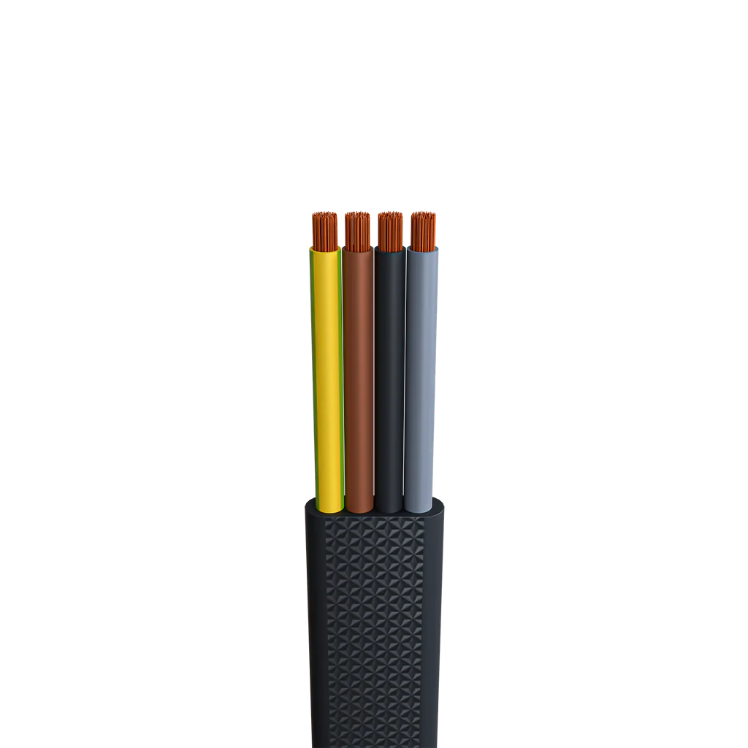

۲. کابل کنترل (Control Cable)
کابل کنترل برای انتقال سیگنالهای کنترلی از پنلها و تابلوهای فرمان به تجهیزات صنعتی، موتورها، خطوط تولید و… استفاده میشود.
ویژگیهای کابل کنترل:
• انعطافپذیر با تعداد رشتههای زیاد
• شیلددار یا بدون شیلد
• مقاوم در برابر نویز و اختلالات الکترومغناطیسی
۳. کابلهای مخابراتی
برای انتقال دیتا و صدا استفاده میشوند.
۴. کابلهای ابزار دقیق (Instrumentation Cables)
برای انتقال سیگنالهای دقیق در سیستمهای کنترلی حساس.
۵. سیمهای ساختمانی
سادهترین نوع سیم برای مصارف داخلی مانند روشنایی و پریزها.
تفاوت کابل قدرت و کابل کنترل
کابل قدرت و کابل کنترل هر دو از پرکاربردترین انواع کابلها در صنعت برق هستند، اما عملکرد، ساختار و ویژگیهای آنها با یکدیگر تفاوتهای مهمی دارد که دانستن آنها برای انتخاب صحیح ضروری است.
کابل قدرت برای انتقال انرژی الکتریکی از یک منبع (مانند پست برق یا ژنراتور) به مقصد (مانند یک دستگاه یا تابلو برق) استفاده میشود. این نوع کابلها معمولاً در سطوح ولتاژ بالا کار میکنند و برای عبور جریان زیاد طراحی شدهاند. ساختار آنها نسبتاً سادهتر است و معمولاً از چند رشته هادی با عایق و روکش مقاوم تشکیل میشوند.
در مقابل، کابل کنترل برای انتقال سیگنالهای کنترلی و فرمان بین تجهیزات و سیستمهای کنترلی استفاده میشود. این کابلها در ولتاژهای پایینتری کار میکنند و تعداد رشتههای آنها بیشتر است، چراکه هر رشته معمولاً نقش جداگانهای در انتقال فرمان یا سیگنال دارد. بسیاری از کابلهای کنترل دارای شیلد هستند تا از تداخل الکترومغناطیسی جلوگیری شود.
از نظر انعطافپذیری، کابل کنترل معمولاً نرمتر و سبکتر از کابل قدرت است تا به راحتی در تابلوهای فرمان یا محیطهای متحرک نصب شود. همچنین مقاومت در برابر نویز در کابلهای کنترل اهمیت بیشتری دارد، زیرا انتقال سیگنال دقیق در آنها حیاتی است.
خلاصه اینکه:
• کابل قدرت برای انتقال برق با توان بالا و کابل کنترل برای انتقال سیگنالهای فرمان با توان پایین طراحی شدهاند.
• کابل قدرت قطر بیشتر و کابل کنترل تعداد رشتههای بیشتر دارد.
• کابل کنترل اغلب شیلددار است؛ درحالیکه کابل قدرت لزومی به شیلد ندارد.
• کابل کنترل نسبت به کابل قدرت منعطفتر و مقاومتر در برابر تداخلات است. > Anahita: استانداردهای مهم در تولید سیم و کابل
برای اطمینان از کیفیت و ایمنی سیم و کابل، استانداردهای بینالمللی و ملی تعریف شدهاند که تولیدکنندگان موظف به رعایت آنها هستند. برخی از مهمترین استانداردها عبارتند از:
• IEC: استاندارد بینالمللی برق
• VDE: استاندارد آلمان
• ISIRI: استاندارد ملی ایران
• BS: استاندارد بریتانیا
• UL: استاندارد ایالات متحده
نکات مهم در انتخاب سیم و کابل
1. نوع کاربرد: صنعتی، ساختمانی، مخابراتی، ابزار دقیق و…
2. سطح ولتاژ مورد نیاز
3. میزان جریان عبوری (آمپر)
4. شرایط محیطی: رطوبت، دما، مواد شیمیایی، دفنی بودن یا هوایی
5. جنس هادی: مس یا آلومینیوم
6. نوع عایق و روکش: متناسب با شرایط کاربرد
7. دارا بودن گواهینامه و استاندارد معتبر
مراحل تولید سیم و کابل
1. تولید مفتول مس یا آلومینیوم: هادیها از طریق کشش، نورد و آنیلینگ تولید میشوند.
2. تابیده شدن رشتهها (Stranding): چند رشته بههم پیچیده میشوند.
3. عایقکاری: هر رشته توسط دستگاه اکسترودر با مواد پلیمری عایق میشود.
4. تجمع رشتهها: رشتههای عایقشده کنار هم قرار میگیرند.
5. روکشگذاری و شیلدگذاری: لایههای محافظ افزوده میشوند.
6. تست نهایی و کنترل کیفیت: بررسی مقاومت، عایقبودن، و دیگر فاکتورها.
کاربردهای گسترده سیم و کابل
در صنعت:
• تأمین برق موتورها، تابلوها و دستگاهها
• سیستمهای روشنایی کارخانهها
• شبکههای قدرت
در ساختمانها:
• کابلکشی داخلی
• سیستم اعلام و اطفای حریق
• شبکه برق اضطراری
در مخابرات و دیتا:
• انتقال سیگنالهای صوتی و تصویری
• کابلهای شبکه و فیبر نوری
در انرژیهای نو:
• پنلهای خورشیدی
• توربینهای بادی
نکاتی برای نگهداری سیم و کابل
• از خمکردن بیش از حد کابلها خودداری کنید.
• کابلها را در معرض نور خورشید یا مواد شیمیایی رها نکنید.
• کابلهای فشار قوی را با فاصله مناسب از یکدیگر نصب کنید.
• در صورت آسیب به روکش یا نشتی جریان، فوراً کابل تعویض شود.
کابل قدرت و کنترل در پروژههای صنعتی
در پروژههای برق صنعتی، کابل قدرت و کابل کنترل مکمل یکدیگر هستند. اولی وظیفه تأمین انرژی را دارد، در حالی که دومی اطلاعات مورد نیاز برای کنترل، فرمان، و مانیتورینگ را منتقل میکند. انتخاب نادرست هر یک میتواند منجر به کاهش بازدهی، افزایش هزینه و حتی خطرات ایمنی شود. از اینرو استفاده از برندهای معتبر، مشاوره با مهندس برق، و رعایت استانداردها بسیار ضروری است.
خرید سیم و کابل؛ به چه نکاتی باید توجه کنیم؟
هنگام خرید سیم و کابل، علاوه بر قیمت، باید به کیفیت ساخت، اعتبار برند، نوع مصرف و خدمات پس از فروش نیز توجه داشت. در بازار ایران، شرکتهای زیادی در زمینه تولید سیم و کابل فعالیت میکنند که برخی از آنها دارای استانداردهای بینالمللی و صادرات به کشورهای همسایه هستند.
پیشنهاد میشود همیشه از فروشگاههای معتبر خرید کنید و کابل دارای شناسنامه فنی، علامت استاندارد و مهر تولیدکننده باشد.
نتیجهگیری
سیم و کابلها ستون فقرات سیستمهای الکتریکی و ارتباطی مدرن هستند. شناخت دقیق انواع کابلها، بهویژه کابل قدرت و کابل کنترل، به مهندسان، تکنسینها و حتی کاربران خانگی کمک میکند تا انتخابهای هوشمندانهتری داشته باشند. توجه به استانداردها، کیفیت ساخت، و شرایط محیطی از مهمترین عوامل در انتخاب و خرید سیم و کابل مناسب است.
در نهایت، با افزایش تقاضا برای انرژی پاک و رشد فناوریهای صنعتی، اهمیت سیم و کابلهای استاندارد و با کیفیت دو چندان میشود. انتخاب هوشمندانه امروز، ضامن امنیت و بهرهوری فرداست.
